鏜孔直徑范圍: φ60-400mm
工件最大長度: 3000mm
中心高度: 450mm
床頭箱主軸孔徑: Φ75mm
主軸前端錐孔: Φ80mm 1：20
主電機: 30kW
產品 描述

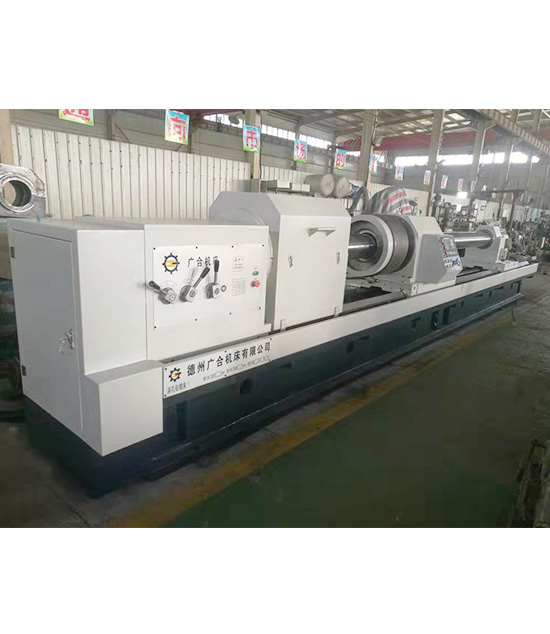

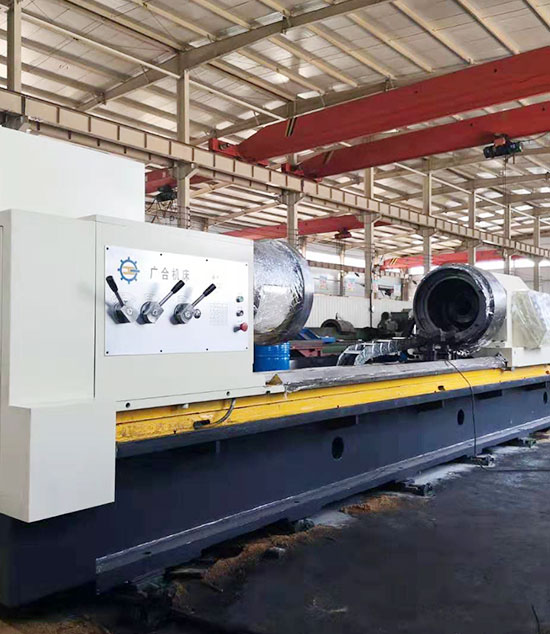

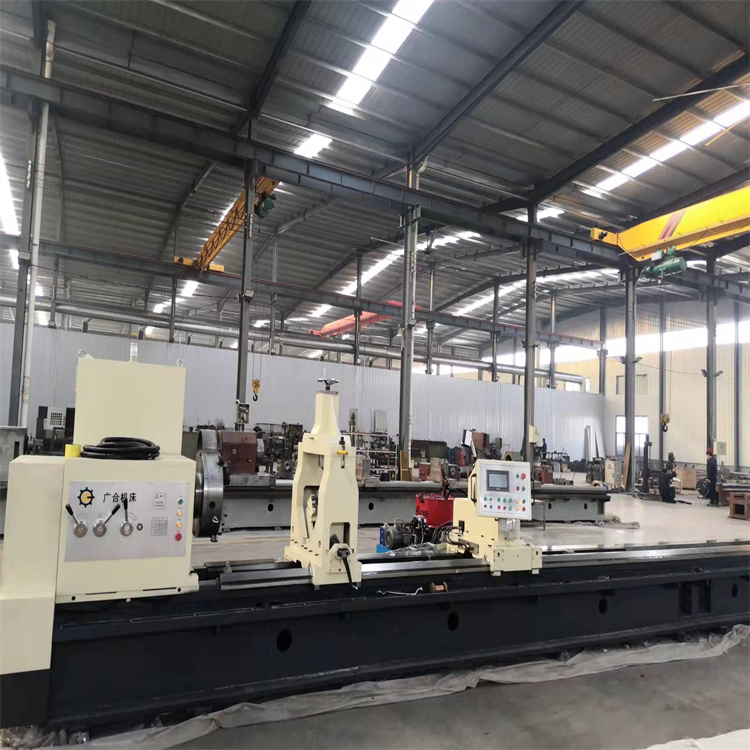

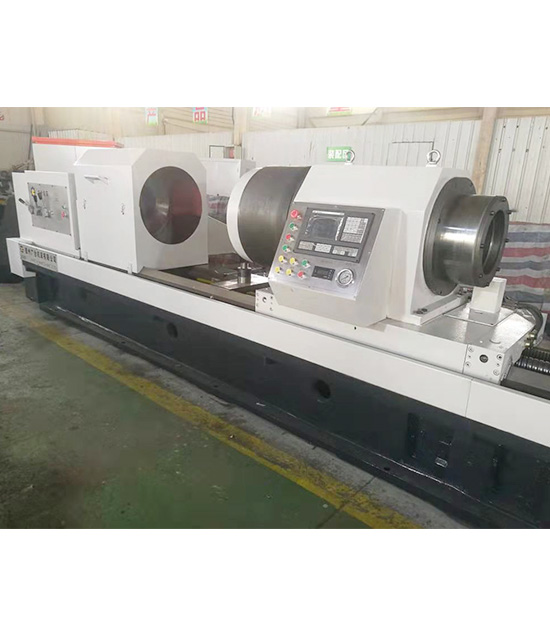

TK2240*3M
| 技術規格 | 鏜孔直徑范圍 | φ60-400mm | ||
| 工件最大長度 | 3000mm | |||
| 中心高度 | 450mm | |||
| 床頭箱主軸孔徑 | Φ75mm | |||
| 主軸前端孔徑 | Φ80mm 1：20 | |||
| 主電機 | 30kW | |||
| 進給速度范圍 | 5-1000mm/min (無級) | |||
| 進給電機 | 4.5kW 伺服電機 | |||
| 冷卻泵電機 | 5.5kW | |||
| 液壓泵電機 | 2.2KW | |||
| 冷卻系統額定壓力 | 0.36MPa | |||
| 冷卻系統流量 | 300L/min | |||
| 液壓系統額度工作壓力 | 6.3PMa | |||
| 主要精度 | 圓度 | ≤0.025㎜ | ||
| 圓柱度 | ≤0.035/500㎜ | |||
| 加工精度 | ⅠT8～ⅠT10 | |||
| 粗糙度 (鉆削) | ≤Ra3.2～12.5μm | |||
| 粗糙度 (鏜削) | ≤Ra1.6～3.2μm (與工件材質有關) | |||
| 粗糙度 (滾壓) | Ra0.4μm | |||
| 加工效率 | 切削速度: | 一般在 30-100m/min | ||
| 進給速度: | 一般在 10-100mm/min | |||
| 鏜孔時最大加工余量: | 一般不大于 20mm(加工精度視材料而定) | |||
